Sankey Chart-Kartenkonfiguration

[wuschel]

Hallo zusammen,
ich hoffe jemand nutzt hier noch die Sankry Karte.

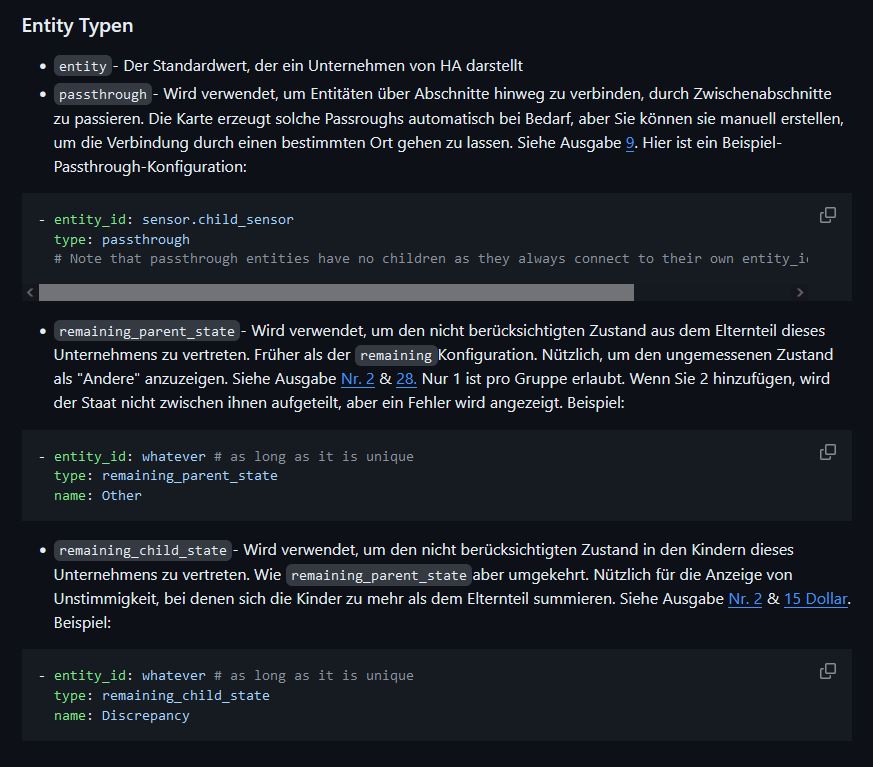

Seit dem Update habe ich meine "Unbekannten" einträge verloren, es gibt dazu auch eine "Anleitung" sitze jetzt aber seit 4 Std rum und probiere es erfolglos, evtl. kann mir jemand sagen wie ich es fixen/umbenennen muss.
Ich poste mal alle Infos welche ich so habe... evtl. kann mir ja jemand weiterhelfen

Anbei ein Bild, vor dem Update der Karte wurde mir hier in blau dargestellt, der unbekannte Verbrauch angezeigt.


Genau hier gab es eine änderung


Link zum Github: https://github.com/MindFreeze/ha-sankey-chart

Anbei meine cfg:

Code: Alles auswählen

height: 250
unit_prefix: k
round: 1
convert_units_to: ''
co2_intensity_entity: sensor.co2_signal_co2_intensity
gas_co2_intensity: 2351.6459999999997
min_box_height: 2
min_box_distance: 10
layout: horizontal
show_states: true
show_units: false
sections:
  - entities:
      - type: entity
        children:
          - sensor.em3_all
        entity_id: sensor.shelly_em3_channel_a_energy
        color: '#31536F'
        name: L1
      - type: entity
        children:
          - sensor.em3_all
        entity_id: sensor.shelly_em3_channel_b_energy
        name: L2
        color: '#0D3D56'
      - type: entity
        children:
          - sensor.em3_all
        entity_id: sensor.shelly_em3_channel_c_energy
        color: '#0D283F'
        name: L3
  - entities:
      - type: remaining_parent_state
        children:
          - sensor.verbrauch_plugs
        entity_id: sensor.em3_all
        color: purple
        name: ' '
  - entities:
      - type: remaining_child_state
        children:
          - sensor.verbrauch_plugs
        entity_id: sensor.em3_all
        color: gray
        name: '=?'
  - entities:
      - type: remaining_child_state
        entity_id: sensor.verbrauch_plugs
        children:
          - sensor.pc_z2m_energy
          - sensor.i3_z2m_energy
          - sensor.tv_z2m_energy
          - sensor.vyper_z2m_energy
          - sensor.firetv_z2m_energy
          - sensor.drucker_z2m_energy
          - sensor.hue_links_z2m_energy
          - sensor.hue_rechts_z2m_energy
          - sensor.waschmaschine_energy_total
          - sensor.spulmaschine_energy_total
          - sensor.trockner_energy_total
        name: '->'
        color: purple
  - entities:
      - type: entity
        children: []
        entity_id: sensor.i3_z2m_energy
        name: i3
        color: pink
      - type: entity
        children: []
        entity_id: sensor.pc_z2m_energy
        color: green
        name: PC
      - type: entity
        children: []
        entity_id: sensor.tv_z2m_energy
        color: red
        name: TV
      - type: entity
        children: []
        entity_id: sensor.vyper_z2m_energy
        color: cyan
        name: vyper
      - type: entity
        children: []
        entity_id: sensor.firetv_z2m_energy
        name: FireTV
      - type: entity
        children: []
        entity_id: sensor.drucker_z2m_energy
        name: Drucker
      - type: entity
        children: []
        entity_id: sensor.hue_links_z2m_energy
        color: blue
        name: Hue l.
      - type: entity
        children: []
        entity_id: sensor.hue_rechts_z2m_energy
        name: Hue r.
        color: blue
      - type: entity
        children: []
        entity_id: sensor.waschmaschine_energy_total
        name: Waschen
        color: pink
      - type: entity
        children: []
        name: Geschirr
        color: white
        entity_id: sensor.spulmaschine_energy_total
      - type: entity
        children: []
        name: Trockner
        color: white
        entity_id: sensor.trockner_energy_total
    sort_by: state
    sort_dir: asc
type: custom:sankey-chart
wide: true
throttle: 0
energy_date_selection: true
min_state: 0
show_names: true
show_icons: false
static_scale: 2

[manni]

Hallo,

habe gestern auch bei gesessen. Mein Aufbau ist ähnlich, vom Gesamt ausgehend aber alles nur einzelne Sensoren.

Leider habe ich die alte config Datei nicht mehr da zum Vergleich.
Deswegen jetzt nur so aus dem (stark nachlassendem) Gedächtnis.

Im 2. Abschnitt wo die einzelnen Sensoren aufgeführt werden, einfach einen frei wählbaren Namen rein schreiben.

Code: Alles auswählen

  - entities:
      - type: entity
        children:
          - sensor.1
          - sensor.2
          -
          - Rest
        entity_id: sensor.summe_leistung_3_kanaele
        color: purple
        name: Gesamt aus Netz

Also hier "Rest".

Bei mir im letzten Abschnitt, in dem dann nochmal alle einzelnen Sensoren aufgeführt werden,
den Rest angeben:

Code: Alles auswählen

  - entities:
      - type: entity
        children: []
        entity_id: sensor.aaa
        color: green
        name: aaa
snip
      - type: entity
        children: []
        entity_id: sensor.xxx
        color: orange
        name: xxx
      - type: remaining_parent_state
        children: []
        entity_id: Rest
        name: Rest
        color: white
    sort_by: state
    sort_dir: asc

Der alte remaining Abschnitt raus, und was mich sehr irritierte, die 5 Zeilen ab "- type: remaining_parent_state"
markieren und paar Mal die Einrückung links und rechts schieben, vorher hat der Editor das irgendwie nicht erkannt.
Habe deswegen etliche Male alles raus geschmissen und neu angefangen, dabei war es längst richtig!

Leider sehe ich bei dieser Karte nicht so ganz richtig durch, habe es damals wohl nur aus Versehen hinbekommen.

Hoffen du kannst dir daraus was zusammen bauen.

Gruß

[wuschel]

Ich bedanke mich vielmals, passt wieder alles.
